Porta Seriale

Interfaccia Hardware

CONNETTORI DB9 DA SCHEDA [69 di 404]

Di solito i circuiti dell'interfaccia seriale sono integrati sulla scheda madre, sul bordo della quale sono saldati i corrispondenti connettori DB9, in modo da poterne direttamente disporre sul pannello posteriore del computer.

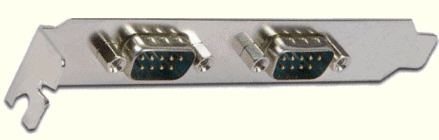

Talvolta il costruttore preferisce predisporre un frontalino, simile a quello delle normali schede di I/O (come la scheda audio o la scheda video), da allocare sul retro vicino a queste ultime, con 2 connettori DB9.

In questo caso ciascun connettore DB9 RS232 esterno è collegato con un cavo piatto (flat cable) da 9 fili dotato di un piccolo connettore rettangolare femmina che va ad inserirsi in uno analogo maschio direttamente saldato (on-board) sulla scheda madre, con i contatti dorati posti a 5 a 5 su 2 file parallele (dual in line).

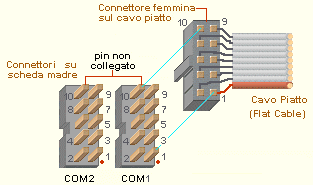

La figura mostra i collegamenti di un cavo piatto a 9 conduttori; in realtà essi non sono visibili come nello schema perchè dopo il loro collegamento vengono nascosti e protetti da un cappuccio di plastica, per dar loro consistenza meccanica.

Sul terminale del cavo piatto, per facilitare il corretto collegamento, c'è una chiave (key) che consente la sua inserzione solo nel verso giusto; in assenza di questo artificio il pin 1 di entrambi i connettori è chiaramente indicato:

	quello maschio sulla scheda madre porta la stampa del numero dei primi 2 e/o un piccolo pallino identificatore
	quello femmina all'estremità del cavo piatto è quello che corrisponde al fili rosso (o colorato) del cavo stesso

Il pin 10 (e, se c'è, il rispettivo filo) non è internamente collegato, mancando la necessità di disporre di un decimo segnale seriale.

Sebbene non ci sia una regola precisa i connettori di questo tipo alternano la numerazione, lasciando i numeri pari da un lato e quelli dispari dall'altro: la cosa rende possibile la normale numerazione per i conduttori del cavo piatto, in accordo con la sequenza prevista sul relativo connettore DB9 RS232.

La tabella mostra le corrispondenze di un tipico connettore dual in line su scheda madre con quello seriale DB9 (NB: i collegamenti ad esso non sono standardizzati):

pin Motherboard	nome	Descrizione	Direzione	pin DB9
1	CD	Data Carrier Detect	in [DCE>DTE]	1
2	RD	Received Data	in [DCE>DTE]	2
3	TD	Transmitted Data	out [DTE>DCE]	3
4	DTR	Data Terminal Ready	out [DTE>DCE]	4
5	SG	Signal Ground	-	5
6	DSR	Data Set Ready	in [DCE>DTE]	6
7	RTS	Request To Send	out [DTE>DCE]	7
8	CTS	Clear To Send	in [DCE>DTE]	8
9	RI	Ring Indicator	in [DCE>DTE]	9
10	non presente		non presente	10
