| 3.2 Collegare un DTE DB25 maschio (computer) ad un DTE DB25 maschio (altro computer o dispositivo) |

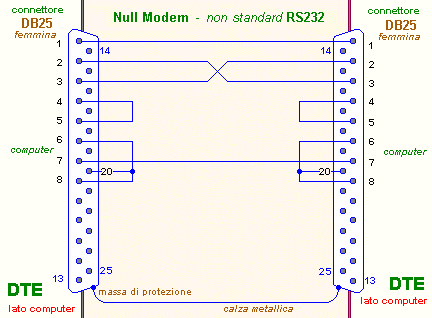

| Il cavo della figura seguente è adatto per collegare dispositivi seriali che hanno entrambi connettori di tipo DB25, maschio per la porta seriale del computer (DTE) e maschio per la porta seriale del dispositivo remoto (DTE), presumibilmente un altro computer; sarà ovviamente dotato di estremità femmina DB25 - femmina DB25. | |
| Non essendo previsto alcun scambio di controlli hardware si notano i 3 soli conduttori (2 intrecciati) e ponticelli locali su ciascun connettore, previsti per simulare i segnali di handshaking. |
|
|
lato DTE |
lato DTE |
|
|||
| pin | Descrizione | Descrizione | pin | |||
| 1 | Protective Ground | Protective Ground | 1 | |||
| 2 | Transmitted Data | Received Data | 3 | |||
| 3 | Received Data | Transmitted Data | 2 | |||
| 7 | Signal Ground | Signal Ground | 7 | |||
| 4 5 |
Request To Send Clear To Send |
Request To Send Clear To Send |
4 5 |
|||
| 6 8 20 |
Data Set Ready Data Carrier Detect Data Terminal Ready |
Data Set Ready Data Carrier Detect Data Terminal Ready |
6 8 20 |
|||
|
|
| La figura mostra la presenza dell'eventuale conduttore di massa di chassis; nei casi più semplici, tipici dei nostri progetti, potremo fare a meno anche dei ponticelli: basteranno i soli 3 conduttori di dato, TD e RD, e di massa; questa scelta essenziale esalterà la nostra creatività offrendoci l'occasione del controllo diretto dei Registri dell'UART, tipico della programmazione in assembly. |
|
|
