Porta Seriale

Interfaccia Hardware

GENERALITA' [59 di 404]

	Un normale computer dispone normalmente di 2 porte seriali, entrambe poste nella sua parte posteriore; i connettori che le rappresentano sono inconfondibili: nei computer più recenti entrambi hanno 9 *spinotti* (*pin) dorati* (cioè sono di tipo maschio) disposti su 2 file, l'una, di 5, sfalsata rispetto all'altra, di 4.

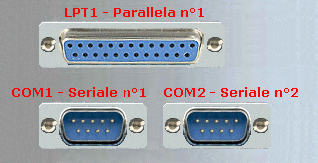

	La figura mostra questa situazione, oggi molto comune: vicino ai 2 connettori della seriale ce n'è uno, più grande, di tipo femmina, ma con 25 forellini, dedicato alla porta parallela.

Tutti i connettori mostrati dalla figura sono di tipo DB (Data Bus); di norma a questa sigla si fa seguire il numero di contatti in esso contenuti; nel nostro caso sono visibili un DB-25 femmina e 2 DB-9 maschio.

	Nei computer più datati solo una delle 2 porte seriali disponeva del connettore DB9 a 9 *pin, mentre l'altra era offerta con connettore* DB25 a 25 *pin, sempre maschio, in accordo con le specifiche dello standard RS232*.

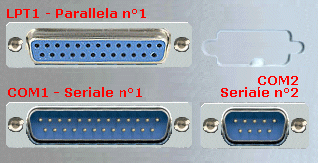

	La figura mostra questa situazione: da notare che, se non si presta attenzione, il connettore della porta parallela (in alto, di tipo femmina) è facilmente confondibile con quello della porta seriale, della stessa dimensione ma con 25 *pin* (cioè è di tipo maschio), posto vicino all'altro connettore seriale a *9 pin*.
