Porta Seriale

Interfaccia Hardware

CAVI NULL DB9 - DB9 [91 di 404]

- Cavi Null Modem - Collegamento senza Handshaking da DTE a DTE

3.2 Collegare un DTE DB9 maschio (computer) ad un DTE DB9 maschio (altro computer o dispositivo)

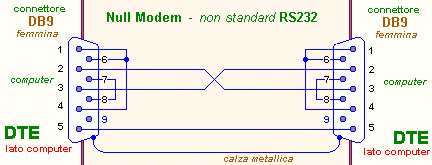

Il cavo della figura seguente è adatto per collegare dispositivi seriali che hanno entrambi connettori di tipo DB9, maschio per la porta seriale del computer (DTE) e maschio per la porta seriale del dispositivo remoto (DTE), presumibilmente un altro computer; sarà ovviamente dotato di estremità femmina DB9 - femmina DB9.

Non essendo previsto alcun scambio di controlli hardware si notano i 3 soli conduttori (2 intrecciati) e ponticelli locali su ciascun connettore, previsti per simulare i segnali di handshaking.

lato DTE		lato DTE
pin	Descrizione	Descrizione	pin
3	Transmitted Data	Received Data	2
2	Received Data	Transmitted Data	3
5	Signal Ground	Signal Ground	5
7 8	Request To Send Clear To Send	Request To Send Clear To Send	7 8
6 1 4	Data Set Ready Data Carrier Detect Data Terminal Ready	Data Set Ready Data Carrier Detect Data Terminal Ready	6 1 4

Ne casi più semplici, tipici dei nostri progetti, potremo fare a meno anche dei ponticelli: basteranno i soli 3 conduttori di dato, TD e RD, e di massa.
