CAVI NULL DB25 - DB25 [85 di 404]

- Cavi Null Modem - Collegamento con Handshaking da DTE a DTE

2.4 Collegare un DTE DB25 maschio (computer) ad un DTE DB25 maschio (altro computer o dispositivo)

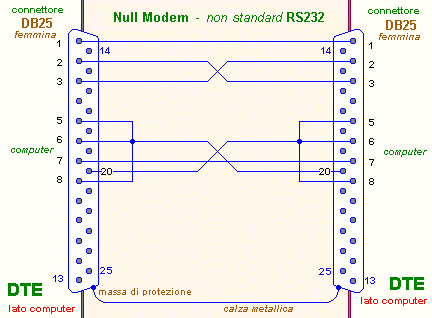

Il cavo della figura seguente è una variante poco usata di quelli presentati nelle pagine precedenti ed è adatto per collegare dispositivi seriali che hanno entrambi connettori di tipo DB25, maschio per la porta seriale del computer (DTE) e maschio per la porta seriale del dispositivo remoto (DTE), presumibilmente un altro computer, essendo previsto uno scambio (handshaking) integrale di controlli hardware; sarà ovviamente dotato di estremità femmina DB25 - femmina DB25.

Con riferimento alla premessa sui cavi Null Modem:

	il pin20 (DTR) da un lato è collegato al pin5 (CTS), al pin6 (DSR) e al pin8 (CD) sull'altro lato
	il pin4 (RTS) non è utilizzato

lato DTE		lato DTE
pin	Descrizione	Descrizione	pin
1	Protective Ground	Protective Ground	1
2	Transmitted Data	Received Data	3
3	Received Data	Transmitted Data	2
5	Clear To Send	Data Terminal Ready	20
6	Data Set Ready
8	Data Carrier Detect
7	Signal Ground	Signal Ground	7
20	Data Terminal Ready	Clear To Send	5
		Data Set Ready	6
		Data Carrier Detect	8
