Il Processore e il Debugger

PROCESSORE 80x86 12/14 [23 di 60]

Architettura interna

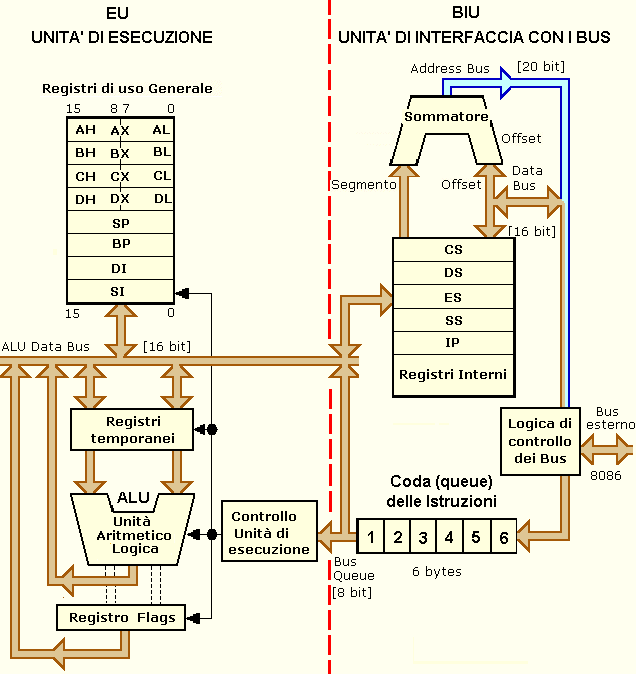

Prima di tirare le somme vediamo lo schema funzionale dell'8086: la sua architettura è più che sufficiente per dare l'idea di cosa succede dentro una CPU, senza rischiare di perder d'occhio il nostro obiettivo con l'analisi di architetture più complesse.

Prima di proseguire cerca di non banalizzare questa figura; osservala con pazienza e cerca di memorizzare i suoi blocchi funzionali.

L'analisi della figura mostra le 2 parti principali di una CPU:

	alla prima (unità di interfaccia con i bus, Bus Interface Unit, BIU) è affidato il compito di acquisire e cedere i bytes da e verso l'esterno.
	la seconda (unità di esecuzione, Execution Unit, EU) ha il compito di elaborarli e (se operativi) di eseguirli, e non ha alcun rapporto con l'esterno.
