Il Processore e il Debugger

PROCESSORE 80x86 2/14 [13 di 60]

Il Pin-Out della CPU 80286

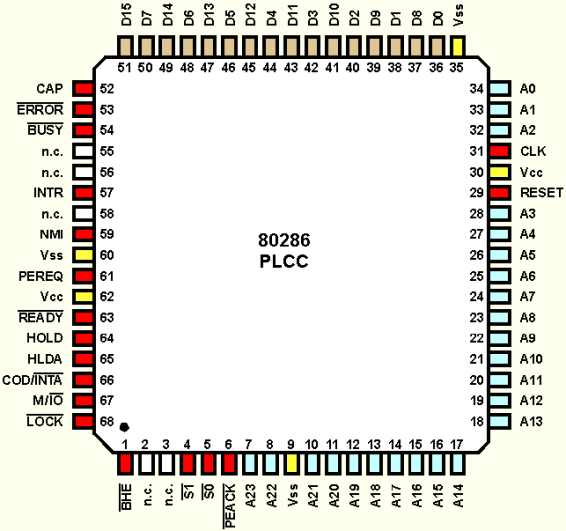

Prima di passare ai dettagli funzionali del processore 8086 desidero mostrare la struttura esterna del 80286; il limitato contenitore DIP (Dual InLine Package) a 40 pin ha lasciato il posto al più capiente PLCC (Plastic Leaded Chip Carrier) o PGA (Pin Grid Array), da 68 pin.

Ora i piedini sono disposti su 4 lati (17 per ogni lato del quadrato) e sono sostanzialmente tutti quelli già notati nel pin-out dell'8086.

Notiamo, in particolare, la presenza di 4 linee in più per il bus address, mentre il bus dati è ancora a 16 bit; comunque ciascuno di essi ha la propria dignitosa autonomia e il fastidioso procedimento di memorizzazione illustrato al termine della pagina precedente, non è ora più necessario.

Anche in questo caso evitiamo coscientemente ogni descrizione legata a problemi Hardware, rimandando gli appassionati ai manuali di elettronica o ... a tempi migliori.
