Porta Parallela - Visualizzazione su Matrice di punti - Con Decoder binario 74LS154

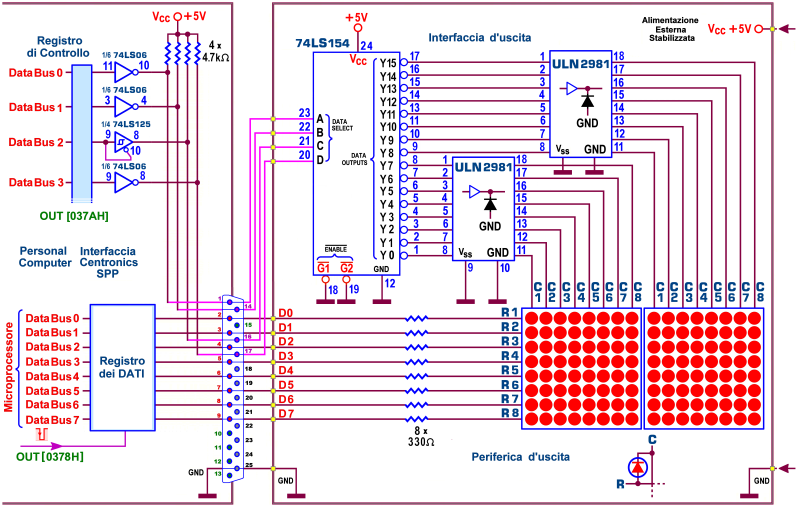

Schema dell'Interfaccia

La periferica coinvolta nel progetto (due Display a Matrice di punti 8x8) si avvale dell'interfaccia assicurata da un decoder binario 74LS145 con uscite bufferizzate da due ULN2981 (High-voltage/High-current Darlington Transistor Array) contenenti ciascuno 8 high current sink driver, ciascuno basato su una coppia di transistor in configurazione Darlington; come è noto questo dispositivo si comporta come un singolo transistor ad alto guadagno corrente, garantendo in questo modo (su ogni linea) una corrente fino a 500mA, con picchi di 600mA.

La periferica deve essere alimentata esternamente con un piccolo alimentatore da 5 volt stabilizzati ed è collegata direttamente in uscita alla porta parallela; il progetto funziona benissimo anche una qualunque altra gestione, atta a visualizzare una sequenza di caratteri ascii (numeri binari a 8 bit) di solito raccolti in una stringa da far scorrere attraverso le colonne dei due vusualuzzatori.

Progetti con la Porta Parallela Esercizio MOLTO FACILE Progetto
017
  Mostra l'Effetto Prova l'eseguibile Scarica il codice Sorgente
Schema per Blanking con Digit FND500 con Interfaccia 9368
