CARATTERISTICHE ECP 4/5 [40 di 189]


    Cicli di trasferimento Dati/Comandi In Avanti (da scheda a periferica)

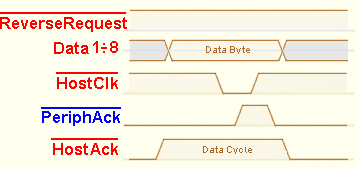

bulletCiclo DATI: la scheda ECP trasmette bytes di alla periferica:
bullet la scheda porta alto il segnale ReverseRequest per chiedere un canale di trasmissione in direzione diretta.
bullet la scheda scrive il byte di dato sulle linee Data del connettore (pin 2÷pin 9) e forza alto il segnale HostAck per indicare che è in atto un ciclo dato.
bullet la scheda forza basso il segnale HostClk per indicare che il byte di dato è valido.
bullet la periferica riconosce la presenza di dato valido forzando alto il segnale PeriphAck.
bullet la scheda riporta alto il segnale HostClk; il fronte di salita così generato dovrebbe essere utilizzato dalla periferica per sincronizzare la lettura del dato dentro di sè.
bulletla periferica riporta basso il segnale PeriphAck per indicare che è pronta a ricevere il prossimo dato.

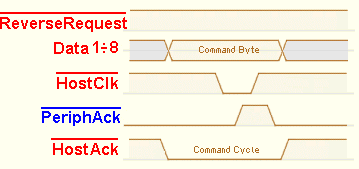

bulletCiclo COMANDI: la scheda ECP trasmette bytes di comando alla periferica (un byte di comando o è un contatore RLE o è un indirizzo di canale; nel primo caso il suo bit7 è uguale a 0; nel secondo, a 1):
bullet la scheda porta alto il segnale ReverseRequest per chiedere un canale di trasmissione in direzione diretta.
bullet la scheda scrive il byte di comando sulle linee Data del connettore (pin 2÷pin 9) e forza basso il segnale HostAck per indicare che è in atto un ciclo comando.
bullet la scheda forza basso il segnale HostClk per indicare che il byte di comando è valido.
bullet la periferica riconosce la presenza di dato valido forzando alto il segnale PeriphAck.
bullet la scheda riporta alto il segnale HostClk; il fronte di salita così generato dovrebbe essere utilizzato dalla periferica per sincronizzare la lettura del comando dentro di sè.
bullet la periferica riporta basso il segnale PeriphAck per indicare che è pronta a ricevere il prossimo dato.
