PROGETTO n┬░ 03 [164 di 189]

Progetti con la Porta Parallela Esercizio FACILE Progetto
NB: Puoi accedere ai dettagli del progetto
       cliccando sulle voci del Menu in basso
Mostra l'Effetto Prova l'eseguibile COM Scarica il codice Sorgente ASM
  Acquisire lo stato di 8 sensori; il progetto mostra il valore esadecimale del byte acquisito al centro dell'interfaccia grafica proposta a video e gestisce istruzioni necessarie per assicurare la lettura del byte dal registro d'ingresso 0379H di una porta parallela LPT1.

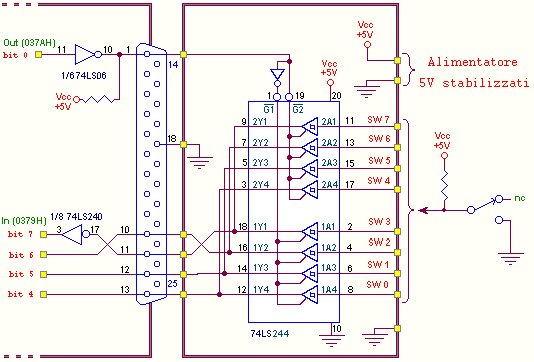

  La porta parallela SPP, monodirezionale, non consente la lettura di dati attraverso la porta dati 0378H, ma con un aggiunta di hardware esterno, Ŕ possibile sfruttare i 5 bit della porta d'ingresso 0379H; questo progetto Ŕ una variante del precedente e utilizza un buffer 3-state 74LS244 controllato con un bit della porta d'uscita 037AH.
Per scaricare il sorgente ASM clicca sul camioncino; per vedere l'eseguibile in esecuzione Ŕ ovviamente necessario disporre dell'hardware; cliccando sulla bandiera a scacchi si aprirÓ la casella di richiesta: risponderai con l'opzione Apri il file o Esegui l'applicazione..
Confermando con OK si aprirÓ una finestra DOS contenente il programma COM in esecuzione (leggi queste info).
NB:
se non riesci a scaricare l'allegato ASM  (icona con il camioncino leggi questi suggerimenti
Analisi del Problema · Analisi del Codice · Procedure importanti · Schema interfaccia · Descrizione dello schema
