Collaudare l'efficienza dei nostri programmi per LPT1.

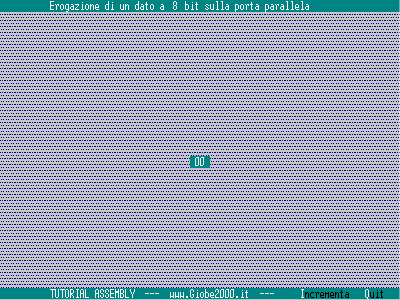

Il progetto mostra a video, in una semplice interfaccia grafica, il
codice binario (byte) corrispondente al simbolo "a 7 segmenti"
spedito
su un Digit a Catodo Comune
posto sul connettore della Porta Parallela e gestito dalla
scrittura del byte
sul registro
d'uscita 0378H di
una porta parallela LPT1,
con o senza interfaccia
74LS374
|
|
|
La
porta parallela dispone, internamente, di circuiti in grado di alimentare
i sette segmenti
di un Digit, limitando la corrente con altrettanti resistori;
il collegamento di questa periferica di visualizzazione comunque un
operazione delicata
e da assolvere con assoluta attenzione (meglio se interfacciata dalla
memoria 74LS374,
dotata di uscite bufferizzate), ma se condotta con correttezza assicura
un buon sistema per collaudare la
scrittura di dati attraverso la
porta dati 0378H.
|
Per
scaricare il
sorgente clicca sul camioncino; per
vedere
l'eseguibile
in esecuzione
è ovviamente necessario disporre
dell'hardware; cliccando sulla
bandiera a scacchi si aprirà la
casella di richiesta alla quale risponderai con l'opzione
Apri il file
o Esegui
l'applicazione.. Confermando con
OK
si aprirà una finestra DOS
contenente il programma COM
in esecuzione (leggi queste info).
NB:
se non riesci a scaricare l'allegato ASM
(icona con il camioncino)
leggi questi suggerimenti).
|
|
|
