CARATTERISTICHE ECP 1/5 [37 di 189]


    Scrittura/Lettura Indirizzi attraverso la porta EPP

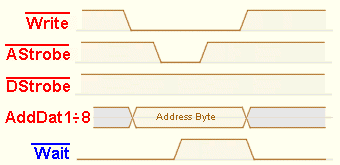

bulletOUT: un indirizzo è scritto nel Registro Indirizzo (037BH/027BH)
bulletil computer per prima cosa forza basso il segnale Write (pin 1), scrive il byte di indirizzo sulle linee AD del connettore (pin 2÷pin 9) e poi porta basso anche il segnale AStobe (pin 17).
bulletla periferica porta alto il segnale Wait (pin11) indicando che è pronta a ricevere il byte d'indirizzo.
bulletil computer riporta alto il segnale AStobe e la periferica memorizza le linee d'indirizzo sul fronte di salita di AStobe.
bulletsubito dopo la periferica riporta basso il segnale Wait per indicare che è pronta per il ciclo successivo.

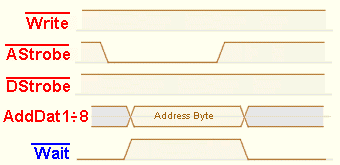

bulletIN: un indirizzo è letto dal Registro Indirizzo (037BH/027BH), fornito dalla periferica:
bulletil computer per prima cosa forza alto il segnale Write (pin 1), mette in alta impedenza le linee AD del connettore (pin 2÷pin 9) e poi forza basso il segnale AStobe (pin 17).
bulletla periferica colloca il byte di indirizzo sulle linee AD del connettore e forza alto il segnale Wait (pin 11) indicando che l'indirizzo è valido
bulletnon appena il computer riconosce disattiva (alta) la linea di  Wait, legge le linee d'indirizzo forzando alto il segnale AStobe (cioè memorizza l'indirizzo sul fronte di salita di AStobe).
bulletla periferica allora mette in alta impedenza le linee AD del connettore e poi poi riporta basso il segnale Wait per indicare che è pronta per il ciclo successivo.
