Programmare in Assembly

Esercizio nÂ° A002 5/7 [18 di 157]

Analisi del Codice · Analisi in ambiente Debug · Analisi del Listato · Conclusioni

Gestione Caratteri - Stampa di un solo carattere

Analisi in ambiente Debug [2 di 2]

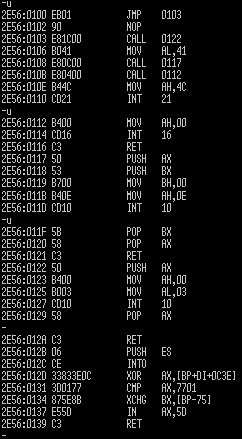

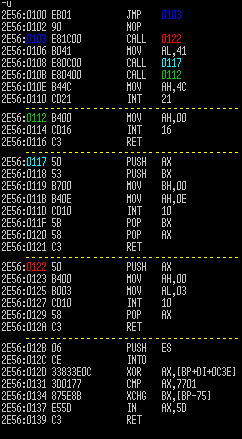

	Per facilitarti l'analisi ho organizzato a destra il contenuto della figura di sinistra; entrambe le sequenze mostrano le stringhe mnemoniche di ciascuna istruzione, con davanti i bytes del codice macchina (codice operativo ed eventuali operandi) e l'indirizzo segmentato (cioè composto da un segment e un offset) in cui essi troveranno allocazione.
	Ti ricordo che il valore del segment (nell'esempio vale 2E56H) è irrilevante e probabilmente sul tuo computer è diverso.

		Esercizio		Scarica il file EsA002.TXT

NB: se il click sull'icona nera non funziona scrivi c:\arch-lab\bin\sys\assembler.pif direttamente nel campo indirizzo del Browser

Sembra impossibile che 2 eseguibili che fanno la stessa cosa abbiano un codice macchina così diverso.. Vediamo le novità; intanto contiamo i 43 bytes previsti, dall'indirizzo di partenza, 0100H:
- ecco la prima sorpresa! Il codice macchina è molto più lungo di quello corrispondente all'assembly scritto nel sorgente: include 3 zone, ciascuna terminata con l'istruzione RET
- dal 44.mo byte in poi sono mostrate le istruzioni dall'aspetto strano già segnalate nel precedente esercizio: ti confermo che la loro presenza è irrilevante, frutto del tentativo di Debug di tradurre quello che trova, anche dopo l'ultimo byte sicuro del programma

Che è successo? Niente di illogico: il linker ha aggiunto (=linkato), in coda al codice macchina prodotto dal compilatore, il codice macchina di ciascuna delle 3 procedure coinvolte (e dichiarate EXTRN dal sorgente), prelevandolo direttamente dalla libreria GIOBE.LIB:

Tra le righe desidero segnalarti alcuni importanti particolari, in sintonia con la mia volontà di renderti sempre più capace, nel tuo futuro, di cogliere al volo la struttura interna di un eseguibile (e di giustificare il mio amore sfrenato per Debug...):
- il codice macchina di ciascuna delle 3 procedure esterne è posto esattamente a partire dall'indirizzo di offset mostrato dalla parte mnemonica dell'istruzione che le chiama, per esempio CALL 0112
- nel linguaggio macchina non esistono le etichette che, invece, sono possibili in linguaggio assembly (il nostro sorgente); Debug si adegua e mostra (nella parte mnemonica) numeri a 16 bit (indirizzi) e non etichette (rendendo per questo molto difficile la programmazione diretta ma molto efficiente la verifica di un programma)
- se guardi con attenzione il codice macchina delle 3 istruzioni CALL puoi notare che hanno un solo codice operativo (E8H) e che i rimanenti 2 bytes non sono il numero che viene mostrato dalla parte mnemonica; per esempio CALL 0112 ha codice macchina E80400, con operando 0400H... Che significa?
  - intanto il numero non è 0400H ma 0004H, perchè l'assemblatore compila alla rovescia i numeri più grandi di 8 bit, nel nostro caso prima 04H e poi 00H; i processori della famiglia 80x86 (ma anche molti altri) assumono sempre i dati come questo a partire dalla parte bassa della memoria di programma, con la tecnica nota come Lo-Hi (Low-High), spesso citata in questo sito
  - quindi la word predisposta in memoria non può essere un indirizzo fisico ma un displacement (spiazzamento) a 16 bit, cioè di un numero relativo con segno; in fatti, essendo positivo, esso indica il numero di bytes da saltare in avanti, esclusi quelli dell'istruzione di partenza e di arrivo, appunto 4 (prova a contarli..)
  - vedremo nel prossimo esercizio EsA004 un esempio con salto indietro...
- confrontando il sorgente con il disassembler di Debug è facile associare il numero d'indirizzo mostrato dalla parte mnemonica di quest'ultimo con il nome di ogni procedura EXTRN:
  - la prima codificata è KEYwait, posta all'indirizzo di offset 0112H, 4 bytes (displacement 0004H) più avanti rispetto alla chiamata
  - segue la BIOSchr, posta all'indirizzo di offset 0117H, 12 bytes (displacement 000CH) dopo la chiamata
  - chiude la BIOScls, posta all'indirizzo di offset 0122H, 28 bytes (displacement 001CH) dopo la chiamata
- se apri le pagine puntate dai precedenti link potrai renderti conto di persona che il codice macchina aggiunto è proprio quello previsto dalla Libreria
- avrai notato che la caratteristica di una procedura è quella di terminare sempre con RET, che ha un solo codice operativo (C3H), come per altro PUSH AX (50H) o NOP (90H).
