| Schemi & Interfacciamento |
|
|
Porta Seriale [UART] |
SCHEMA D'APPLICAZIONE [25 di 39] |
|
|

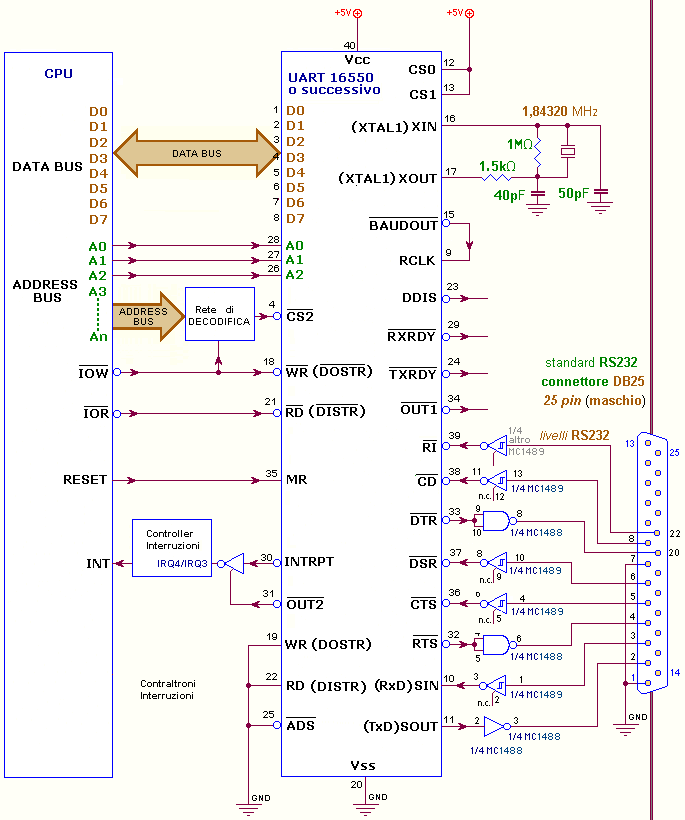

 | Per finire desidero proporti lo schema di una probabile interfaccia tra un generico processore e un UART, con i dettagli sui segnali coinvolti da una parte e dall'altra. |
|
|
|
|
|
 |
Interfaccia |
 |
SCHEMA D'APPLICAZIONE |
 |
 |
|
||
| 25 di 39 |
|
|
|
|
