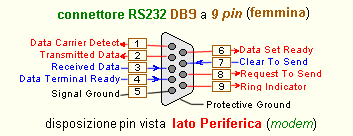

 | Per la porta seriale del modem (e delle altre periferiche seriali, DCE) è previsto un analogo connettore DB9 a 9 forellini (femmina). |
|
|
 |
pin | nome | Descrizione | Direzione |
| 1 | CD |
Data Carrier Detect Rilevato modem remoto/possibile comunicare |
out [DCE>DTE] | |
| 2 | TD |
Transmitted Data Dati in uscita |
out [DCE>DTE] | |
| 3 | RD |
Received Data Dati in ingresso |
in [DTE>DCE] | |
| 4 | DTR |
Data Terminal Ready DTE connesso/DTE pronto a comunicare |
in [DTE>DCE] | |
| 5 | SG |
Signal Ground Massa di segnale |
- | |
| 6 | DSR |
Data Set Ready DCE connesso/DCE pronto a comunicare |
out [DCE>DTE] | |
| 7 | CTS |
Clear To Send DCE Pronto a ricevere/DTE può trasmettere |
in [DTE>DCE] | |
| 8 | RTS |
Request To Send Richiesta collegamento/DTE pronto a trasmettere |
out [DCE>DTE] | |
| 9 | RI |
Ring Indicator Ricevuto segnale acustico sul canale |
out [DCE>DTE] |
|
|
|
|
 |
