Modulo LCD: editor avanzato x16,...,x40 |
Applicazioni Moduli LCD
[5 di 5] |
 |
 |
Progetto
  |

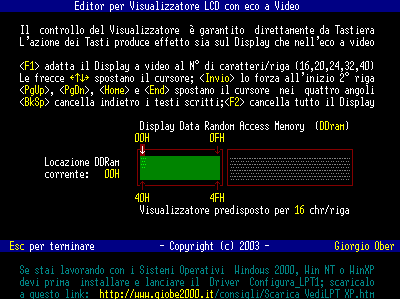

Se la
finestra non è simile a quella riprodotta qui sotto leggi le
istruzioni
in questa pagina |
 |
 |
| |
Gestione di un modulo LCD:
il progetto è in grado di collaudare qualunque Display LCD a
2
linee, offrendo la possibilità di preselezionare
16, 20,
24, 32 o
40 caratteri per linea; realizza
un Editor AVANZATO, grado di
accettare qualunque carattere Ascii (prodotto della pressione di
tasti) ed interpretando alcuni
tasti di
controllo (Invio,
BkSp) e di
movimento (le frecce,
PgUp,
PgDn, Home e
End) per spostare il cursore senza
scrivere. L'interfaccia grafica è particolarmente curata e coinvolge
accorgimenti e tecniche di grande prestigio, adattando dinamicamente
la dimensione del visualizzatore sia su LCD
che sul monitor: |
|
 |
| |
I moduli LCD
sono frequentemente gestiti dal
controller HD44780, l'interfaccia tra il
visualizzatore a
cristalli liquidi (la parte più evidente del modulo) e il
computer
chiamato alla gestione; per questo il progetto utilizza la porta parallela SPP,
LPT1, generando da software le
linee di controllo necessarie. |
|
Per scaricare
il sorgente clicca sul camioncino;
per vedere
l'eseguibile in esecuzione
è ovviamente necessario disporre dell'hardware;
cliccando sulla bandiera a scacchi si aprirà la casella di richiesta alla quale risponderai con
l'opzione Apri il file o
Esegui l'applicazione..
Confermando con
OK si aprirà una
finestra DOS contenente il programma
COM in esecuzione (leggi queste info).
NB:
se non riesci a scaricare l'allegato ASM (icona con il
camioncino)
leggi questi suggerimenti |
|
|
NB:
se fai click sui link qui sopra
sarai ridiretto nella scheda del
Visualizzatore LCD
della Sezione
Dentro il Computer,
l'ambiente nativo
del sorgente ASM, uscendo
dalla Raccolta dedicata alle Applicazioni Moduli LCD |
 |
