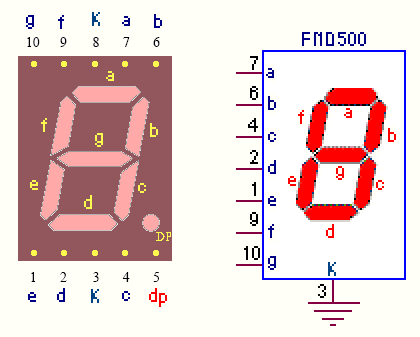

Uno dei problemi più sentiti, quando si montano questi dispositivi è quello di ricordare la piedinatura: quando serve d'urgenza, non si riesce mai a trovala.; sia il digit FND500 (a catodo comune) che il complementare FND507 (ad anodo comune) hanno lo stesso pin-out, mostrato nella figura seguente; è interessante notare che la disposizione delle lettere sulla periferia del componente è solo apparentemente illogica: si tratta della sequenza che garantisce il collegamento a ciascuno dei led interni con il percorso più breve possibile, come si può facilmente verificare osservando i dettagli proposti in precedenza.

Anche la disponibilità di due catodi (o di due anodi, sul pin3 e sul pin8) non deve stupire; basta pensare alla difficoltà nella creazione di circuiti stampati con molti digit (di solito multipli di 2): poter disporre di due possibilità, di qua o aldilà di numerose fasce di piste, è certamente un vantaggio.

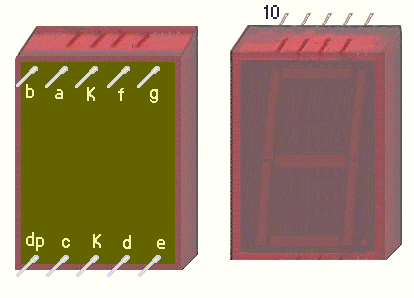

Infine, data la sua simmetria, nella messa in esercizio può tornare utile sottolineare che solo uno dei suoi due lati corti è caratterizzato dalla presenza di quattro visibilissime tacchette: il pin10 di questo componente è il primo a sinistra rispetto a questo lato. Chi dispone di buona vista può arrivare alla stessa conclusione anche individuando il puntino nell'angolo in basso a destra...

Non di rado questa piedinatura è mantenuta inalterata anche su modelli alternativi; di solito il progettista si limita a scegliere questa periferica optoelettronica, tra i numerosi modelli offerti sui banchi dei rivenditori, in funzione della sua forma estetica o delle sue necessità d'ingombro, non curandosi (come succede per altri componenti) di conoscere il suo produttore; per questo le sigle dei digit proposti come esempio sono sostanzialmente irrilevanti:

Sebbene la natura di questo componente sia sostanzialmente quella dei led che lo compongono può essere istruttivo consultare le pagine dei datasheet originali; poiché essi sono di difficile reperibilità ho provveduto ad allegarne alcuni: FND500_1, FND500_2, TDSL5160.
