  OPTOELETTRONICA - DIGIT a LED

FND500/FND507  2/3 [68 di 87]



bullet

Apriamo una parentesi per analizzare la sorprendente struttura fisica di un digit (= numero): esternamente si distinguono chiaramente sette piccoli segmenti sagomati, raggruppati per comporre un "8" appena evidente, sotto la plastica rossa, ma dentro è tutta una magia:
bullet

lo strato più basso è, spesso, una una piccola schedina di vetronite (della dimensione del componente) sulla quale si notano (a fatica) 8 minuscole "cacchine di mosca" collegate tra loro da sottili piste che partono e arrivano ai piedini di metallo, posti su due lati opposti; naturalmente si tratta di un piccolo deposito di semiconduttore (di solito arseniuro o fosfuro di gallio). Sottoponendola, con attenzione, alla corretta differenza di potenziale, la piccola massa si accende, di solito con un'intensità decisamente deludente

bullet

subito sopra si appoggia un parallelepipedo di plastica opaca, di superficie uguale a quella della schedina e alto 3 o 4 mm; in esso sono incisi dei piccoli solchi a sezione triangolare, con le pareti "a specchio" e un piccolo foro al centro, dal quale emerge il semiconduttore. Applicando di nuovo la corretta tensione, la piccola luce tende a riflettersi in tutta la dimensione del solco, senza ancora particolare visibilità

bullet

l'ultimo elemento del componente è una scatolina di plastica trasparente rossa, chiamata a contenere le due parti precedenti; il suo compito però non si limita a questo: la superficie interna del suo fondo è coperta di minuscole piramidi a sezione quadrata, in pratica un catarifrangente come quelli delle luci posteriori dei nostri veicoli. Poiché la sua arte è quella di riflettere la luce nella stessa direzione da cui è scaturita, le infinite riflessioni sulla sottostante guida ottica riflettente si estendono in un attimo a tutta la dimensione del solco, integrando e filtrando la luce e facendole assumere la dignità di segmento





bullet

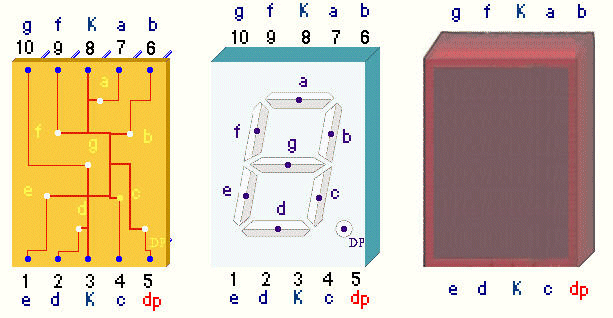

Entrambi i digit FND500 (a catodo comune) e FND507 (ad anodo comune) rispettano la logica costruttiva appena descritta ma con una soluzione tecnologica più pregiata:
bullet

ora la schedina di vetronite è sostituita da un agglomerato di plastica nera (della stessa dimensione) nella quale è affogata una serie di robusti lamierini sagomati con la forma dei collegamenti interni, in parte terminati con i dieci piedini da esso emergenti, ovviamente ad angolo retto, rispetto ai collegamenti stessi

bullet

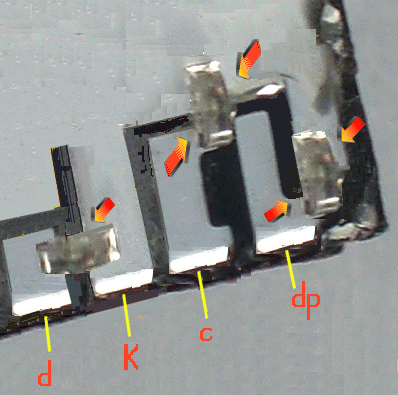

ciascuno degli 8 elementi fotoemittenti è ora fisicamente un microled, simile ad un mezzo disco di plastica trasparente, di 3 mm di diametro e spesso 1 millimetro, col chiaro compito di fare da lente al semiconduttore posto esattamente al centro della sua base. Il dettaglio fotografico mostra l'angolo in basso a destra della resina nera: si distinguono quattro lamierini che (sul lato destro) continueranno verso l'esterno sottoforma di piedini (pin5 = decimal point, pin4 = segmento c, pin3 = catodo, pin2 = segmento d); il più grande è ovviamente quello associato al catodo comune e, da esso verso gli altri, si notano i tre microled relativi agli elementi del digit appena citati:





bullet

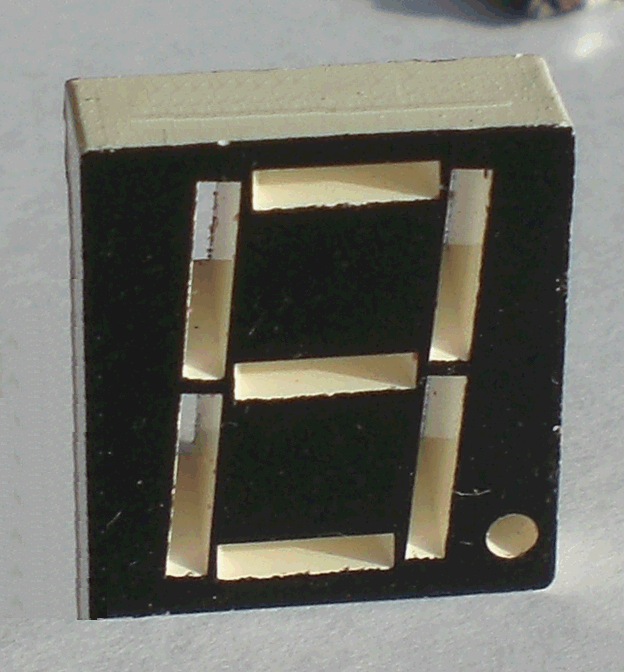

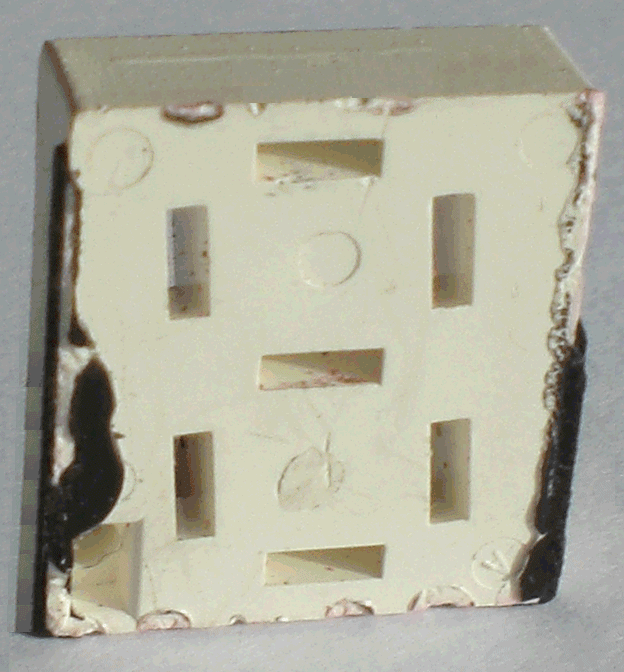

la guida ottica centrale, molto più spartana di quella descritta in precedenza, da un lato accoglie ora i microled, offrendo fessure 3x1 mm esattamente adatte ad ospitarli, e, dal lato opposto, porta le fessure alla dimensione finale di ciascun segmento, 6x1,5 mm







bullet

l'effetto lente garantito dalla struttura dei microled rende inutile la presenza del catarifrangente sulla superficie interna dell'involucro di plastica rossa, che risulta pertanto liscio e trasparente; esso mantiene comunque il compito di esaltare la componente rossa della luce emessa, garantendo in fine un eccellente risultato
