  LOGICA TTL - DECODER a 7 SEGMENTI

DECODER TTL 9368  7/8 [48 di 87]



    9368 - Decoder da Binario a 4 bit a sette segmenti [TTL] per digit a catodo comune

bullet

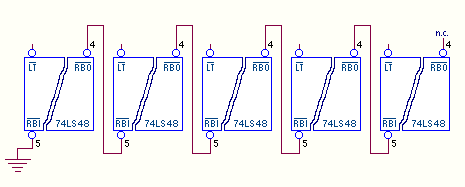

Una curiosità: osservando lo schema seguente si capisce la ragione per la quale gli ingressi (RBI, Input) e le uscite (RBO, Output) di Blanking vengano caratterizzate dall'attributo Ripple (il gergo elettronico anglosassone utilizza molto frequentemente queste definizioni onomatopeiche): il temine può essere tradotto con ondulazione, ed è proprio il senso che danno i quattro collegamenti tra RBI e RBO:





bullet

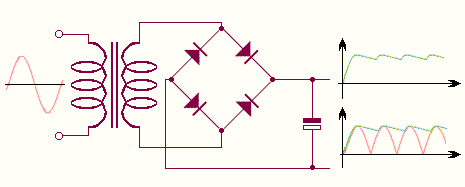

Tra l'altro esso è utilizzato anche in un altro ambito, molto comune: Ripple è l'ondulazione residua rilevabile in uscita ad un semplice alimentatore non stabilizzato (trasformatore + ponte di greatz + condensatore elettrolitico) sottoposto ad un piccolo assorbimento di corrente:





bullet

All'occorrenza questo artificio può essere applicato anche per evitare di accendere tutti gli zero a destra di un numero; la cosa ha senso solo se ci si riferisce alla parte frazionaria di un numero; per esempio sembra logico scrivere 63,2 piuttosto che 063,20:





bullet

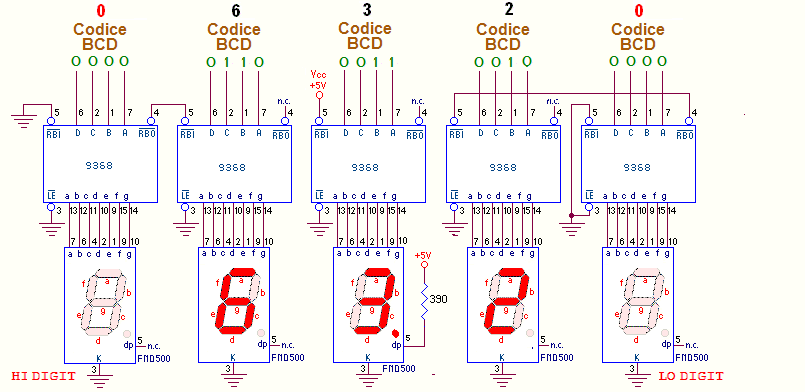

Ripetiamo l'analisi del visualizzatore precedente, ora organizzato per visualizzare la parte intera di un numero sui primi tre digit e la parte fazionaria sugli ultimi due; la situazione è evidenziata dalla presenza del punto decimale acceso permanentemente sul digit centrale. L'ipotesi di lavoro è che i codici BCD in ingresso ai cinque Decoder siano ora quelli corrispondenti alle cifre 06320; la gestione della parte intera è identica a quella già descritta:
bullet

il Decoder associato al digit più significativo ha l'ingresso RBI a massa perciò se (come nel nostro esempio) sui suoi ingressi DCBA è presente del codice (0000)2, la visualizzazione dello viene evitata (Blanking della cifra) e la sua uscita RBO viene forzata a massa

bullet

poiché la citata uscita RBO è collegata all'ingresso RBI del Decoder associato al digit successivo (subito a destra), l'eventuale presenza sui suoi ingressi DCBA del codice (0000)2 eviterà anche per esso la visualizzazione dello

bullet

il Decoder del digit centrale (quello con punto decimale acceso) non è soggetto a nessun controllo RBI per cui mostrerà qualunque cifra decimale, compreso lo



bullet

La gestione della parte fazionaria riflette la stessa logica ma, dovendo evitare l'accensione degli zero a destra del numero, il controllo dovrà essere esercitato a partire dal digit meno significativo:
bullet

fissando a massa l'ingresso RBI del Decoder collegato al digit meno significativo se (come nel nostro esempio) sui suoi ingressi DCBA è presente del codice (0000)2, la visualizzazione dello su di esso viene evitata

bullet

questa situazione forza a 0 anche l'uscita RBO che, a sua volta, forza a massa l'ingresso RBI del Decoder collegato al digit precedente (subito a sinistra) evitando la visualizzazione dello se sui suoi ingressi DCBA è presente del codice (0000)2



bullet

Va sottolineato che lo schema proposto ha lo scopo di mostrare i collegamenti che coinvolgono i due segnali di controllo, per cui al fine di non appesantirlo, non sono riportate le alimentazioni dei decoder.
