  LOGICA TTL - DECODER a 7 SEGMENTI

DECODER TTL 74LS48  5/8 [35 di 87]



    74LS48 - Decoder da BCD a sette segmenti [TTL] per digit a catodo comune

bullet

Il Decoder TTL 74LS48 utilizza tre piedini per assicurare servizi molto utili nell'ambito dei visualizzatori a più digit, tipici dei comuni dispositivi presenti sul mercato; va detto che la loro valenza nell'ambito della loro gestione mediante porte d'uscita dei dispositivi programmabili (micro o PC) è pressocchè inutile.

bullet

Le linee di controllo, tutte e tre attive basse. sono note come LT (Lamp Test, pin3), BI / RBO (Blanking Input / Ripple Blanking Output, pin4) e RBI (Ripple Blanking Input, pin5),

bullet

Le linee collegate al pin3 e al pin5 sono decisamente d'ingresso mentre quella collegata al pin4 dispone di una circuiteria interna (una logica cablata di tipo wired-AND) che permette sia di disporre di un segnale d'uscita RBO che di forzare su essa un segnale d'ingresso BI, senza produrre danni.


bullet

Il segnale LT (Lamp Test), disponibile sul pin3, è un ingresso attivo basso che (posto a massa) attiva tutte le linee d'uscita di segmento, forzando l'accensione di tutti i segmenti del digit; il suo compito è quello di fornire uno strumento adatto a verificarne l'integrità.

bullet

La sua azione ha un livello di priorità secondo solo al segnale d'ingresso BI per cui potrà essere esercitata solo se BI non è contemporaneamente attivo.


bullet

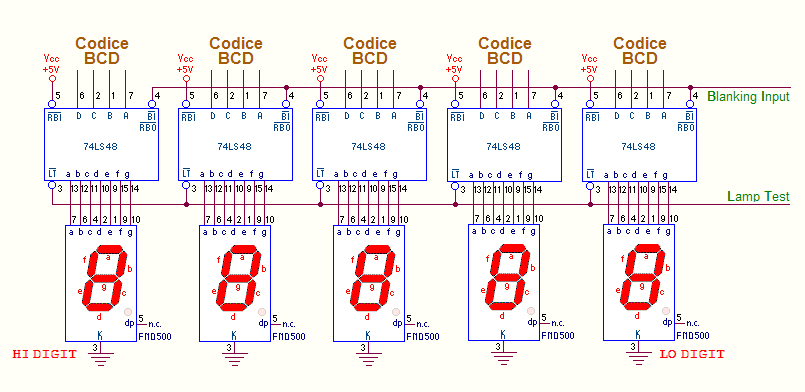

La linea collegata al pin4, utilizzata come ingresso (BI, Blanking Input), se attivata (forzata a 0), permette di spegnere incondizionatamente il digit collegato al Decoder, con qualunque codice presente sugli ingressi DCBA; nel funzionamento normale l'ingresso BI deve essere lasciato scollegato (o collegato al +5V), cioè disattivo (forzato a 1); la figura mostra la predisposizione per il controllo di BI su un visualizzatore a 5 cifre, insieme a quello di LT (Lamp Test, pin3) che opera il servizio opposto (accende tutti i segmenti del digit collegato al Decoder); da notare che l'ingresso BI è prioritario rispetto a tutti gli altri, cioè quando esso è attivo contemporaneamente ad ogni altro ingresso la funzione degli altri viene ignorata.





bullet

Va sottolineato che lo schema proposto ha lo scopo di mostrare i collegamenti che coinvolgono i tre segnali di controllo, per cui al fine di non appesantirlo, non sono riportate ne le alimentazioni ne i sette resistori addizionali esterni di pull-up, necessari su ciascuna delle 7 linee d'uscita di ciascun Decoder 74LS48 per garantire il regolare pilotaggio del digit a catodo comune ad essi collegati.



bullet

La tecnica di Blanking (spegnimento) può essere usata anche per controllare l'intensità luminosa del visualizzatore; è sufficiente applicare sul pin4 un'onda quadra non simmetrica e modificare il suo duty cycle; come è noto questo parametro esprime (anche in percentuale) il rapporto tra la durata della parte alta e il periodo del segnale:
bullet

se l'aspetto dell'onda quadra è quello di un treno d'impulsi di breve durata, molto distanziati tra loro (tipico di un duty cycle molto basso, per esempio del 5%) l'effetto sui digit è quello di accenderli (quasi) al massimo





bullet

se invece l'onda quadra assomiglia ad un treno d'impulsi molto lunghi, praticamente attaccati l'uno all'altro (tipico di un duty cycle molto alto, per esempio del 95%) l'effetto sui digit è quello di tenerli (quasi) spenti





bullet

Per garantire questo evento è per altro necessario che la frequenza del segnale così generato sia sufficientemente elevata, maggiore di 45 Hz per il rosso: solo così la veloce sequenza di spegnimenti (imposti da BI attivo, cioè a 0) e accensioni (imposti da BI disattivo, cioè a 1) può essere percepita come variazione di luminosità per effetto della persistenza ottica dell'immagine sulla retina dall'occhio umano.
