  LOGICA TTL - FLIP FLOP D-TYPE

74LS374 2/2 [21 di 87]



    74LS374 - Ottuplo flip-flop D-Type con uscite 3-state

bulletNella norma il buffer 3-state d'uscita non è necessario, per cui OE si collega fisso a massa; può tornare utile nella improbabile necessità di predisporre più memorie in parallelo, su una struttura a bus, attivandone all'occorrenza solo una, alternativa alle altre. Infatti:
bulletdi solito collegare tra loro le uscite di 2 oggetti logici è un errore fatale: si capisce che, se i livelli presenti sulle 2 uscite sono alternativi, una delle 2 provoca il cortocircuito dell'altra (quella a livello 1), forzandola a massa con il suo 0...
bulletse una delle 2 è però posta in Hi-Z il problema non esiste più, dato che nessun livello logico può essere influenzato da un circuito aperto..
bulletVa invece sottolineata la sostanziale differenza con l'ottuplo flip-flop D-Latch 74LS373 con il quale è spesso tecnicamente confuso e scambiato: la natura D-Type (ram statica) dei singoli flip-flop lo rende attivo sul fronte per cui, a parità di segnale di sincronismo (clock, di solito un segnale alto a riposo con un breve impulso basso generato al momento desiderato per la memorizzazione) va sottolineato che:
bulletla memorizzazione avviene sul fronte di salita.
bulletin nessun altro istante dell'impulso sarà possibile imporre cambiamenti alle uscite, per cui esse sono del tutto indifferenti ad ogni variazione dei rispettivi ingressi, e la durata dell'impulso è del tutto irrilevante.
bulletpoichè di norma gli impulsi di sincronismo sono attivi bassi, se il clock fosse fornito direttamente sul pin 11 di clock (CK) l'effettiva memorizzazione avverrebbe con un ritardo pari alla durata dell'impulso fornito; è consigliabile dunque inserire un inverter sul pin di clock (CK) per garantire la memorizzazione esattamente nell'istante in cui il sincronismo va basso.
bulletnaturalmente se la durata dell'impulso è effettivamente breve la presenza dell'inverter esterno può essere ritenuta un lusso inutile..

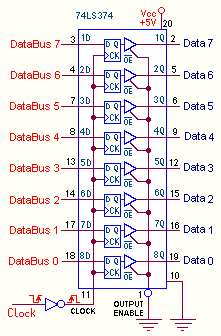

bulletUna tipica applicazione (con uscite 3-state trasparenti, cioè OE a massa) è presentata in figura; le linee d'ingresso sono presumibilmente quelle del Bus Dati di un microprocessore o di un single-chip, mentre le linee d'uscita rendono disponibile un byte d'informazione utile per accendere 8 led, o pilotare 8 relè, o controllare i 7 segmenti (e il decimal point) di un digit, e così via.





bulletNel precedente disegno suggerisco lo schema a blocchi da utilizzare, disponibile anche nella seguente versione:





bulletLa tabella raccoglie le principali caratteristiche elettriche del componente (i tempi sono stati rilevati con carico di 667ohm/ 45 pF):



Caratteristiche Elettriche Valori
potenza dissipata 225 mW (massima con ingressi a "0" e con uscita Hi-Z, assorbe 45 mA a 5V)
corrente erogata tipica in uscita 2,6 mA (con uscita a "1")
corrente assorbita tipica  in uscita 24 mA (tipica buffer con uscita a "0")
tempo di propagazione massimo da clock a uscita 28 ns (verso uscita a "1") e 28 ns (verso uscita a "0")
tempo di abilitazione massimo da out enable a uscita 28 ns (verso uscita a "1") e 28 ns (verso uscita a "0")
tempo di disabilitazione massimo da out enable a uscita 20 ns (da uscita a "1") e 25 ns (da uscita a "0")



bulletI seguenti link consentono di valutare il costo corrente di mercato: la presenza di taluni riferimenti piuttosto che altri è del tutto casuale, frutto di un campionamento eseguito in rete:
bullet Componenti Elettronici Radio-Kalika, Trieste
bullet Componenti Elettronici Circuits Specialists, Mesa - Arizona
bulletComponenti Elettronici Electonix Express, Avenel -  New Jersey
bullet Componenti Elettronici Futurlec, Broadway -  New York



bulletI seguenti link rendono disponibili i Data Sheet originali, in formato PDF:



Data Sheet - Texas Instruments   Data Sheet - Texas Instruments
Data Sheet - National Semiconductor   Data Sheet - On Semiconductor
Data Sheet - Fairchild Semiconductor Data Sheet - Motorola Semiconductor
